10776 - DB55 Planter (24 Rows, 70cm spacing) (Russian) - 10Sep18
30 - Вакуумные системы

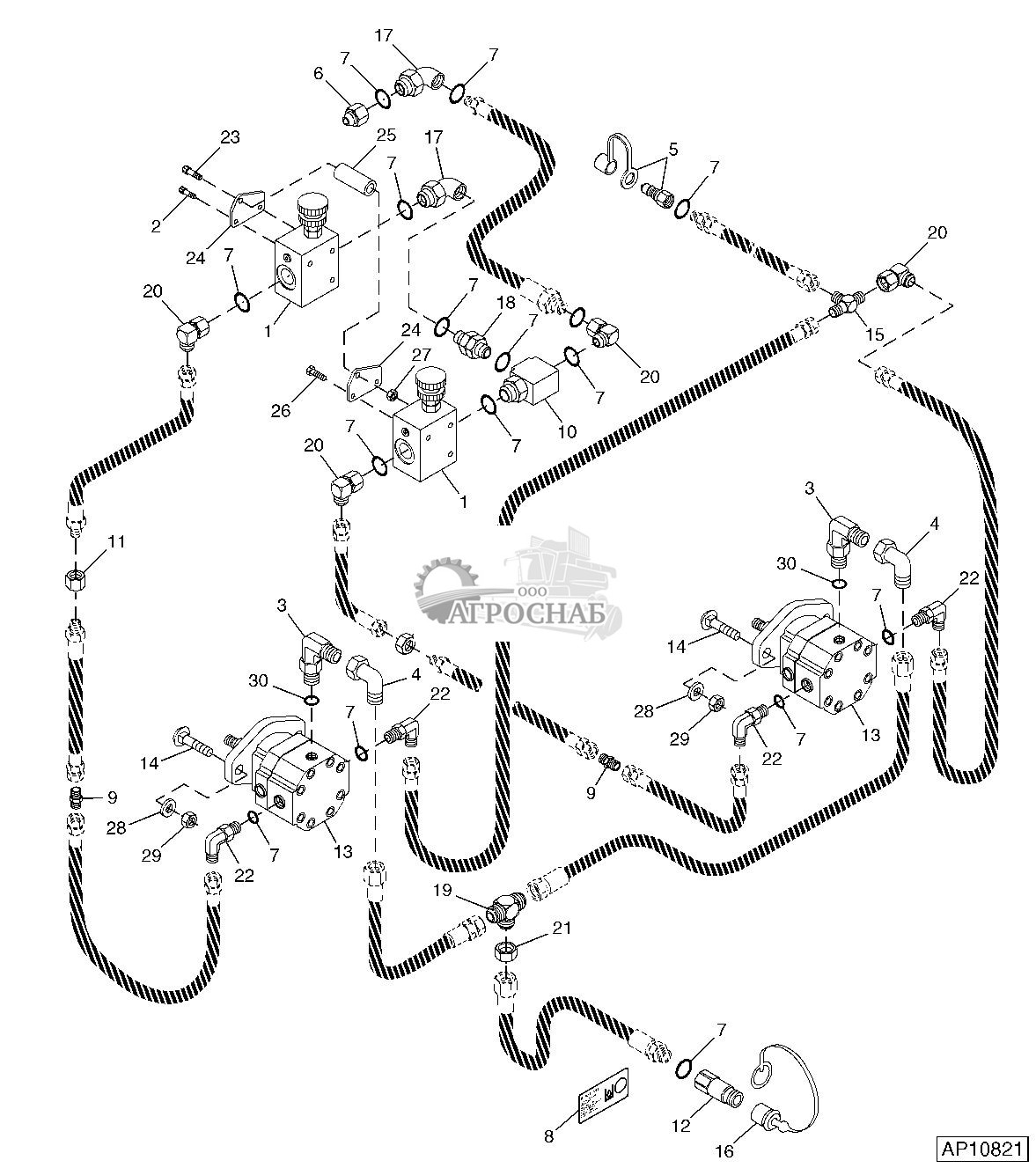

Вакуумная гидравлическая система с двойным вентилятором и сливом из картера ( - 745310)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA38545 | Ручной клапан | 2 | |||
| 2 | 19M7077 | Винт с головкой | 1 | M6 X 20 | ||
| 3 | AA34748 | Коленчатый патрубок | 1 | |||
| 4 | AE24616 | Коленчатый патрубок | 1 | |||
| 5 | AA59411 | Быстросъемн. гидр. муфта | 1 | |||
| 6 | AR94522 | Пр. быстрос. гидр. муфты | 1 | |||
| 7 | R26375 | Уплотнительное кольцо | 15 | |||
| 8 | A79289 | Наконечник | 1 | |||
| 9 | R34063 | Фитинг | 2 | |||
| 10 | AA22513 | Тройник | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | R30815 | Фитинг | 2 | |||
| 12 | AA59671 | Пр. быстрос. гидр. муфты | 1 | |||
| 13 | AA74707 | Мотор | 1 | SUB FOR AA66344 | ||
| AA79181 | Обратный клапан | 1 | ||||
| AA79182 | Комплект уплотнений | 1 | ||||
| AA79183 | Комплект болтов | 1 | ||||
| 14 | 03H1500 | Болт | 4 | 3/8" X 1" | ||
| 15 | E33097 | Тройник | 1 | |||
| 16 | A79901 | Заглушка | 1 | |||
| 17 | AA43396 | Коленчатый патрубок | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 18 | AN131153 | Штуцерное соединение | 1 | |||
| 19 | N111994 | Тройник | 1 | |||
| 20 | AH75164 | Коленчатый патрубок | 4 | |||
| 21 | 14H904 | Гайка | 1 | 3/4" | ||
| 22 | AT32332 | Коленчатый патрубок | 4 | |||
| 23 | 19M7691 | Винт с головкой | 1 | M8 X 90 | ||
| 24 | A54692 | Пластина | 2 | |||
| 25 | 28H2025 | Втулка | 1 | 0.364" X 0.540" X 2-1/2" | ||
| 26 | 19M7560 | Винт с головкой | 1 | M6 X 16 | ||
| 27 | 14M7273 | Гайка | 1 | M8 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 28 | 24H1305 | Шайба | 4 | 13/32" X 13/16" X 0.065" | ||
| 29 | K40003 | Стопорная гайка | 4 | |||
| 30 | R28782 | Уплотнительное кольцо | 2 | |||
| .. | AA68404 | Комплект уплотнений | 2 | (USE WITH AA66344) |

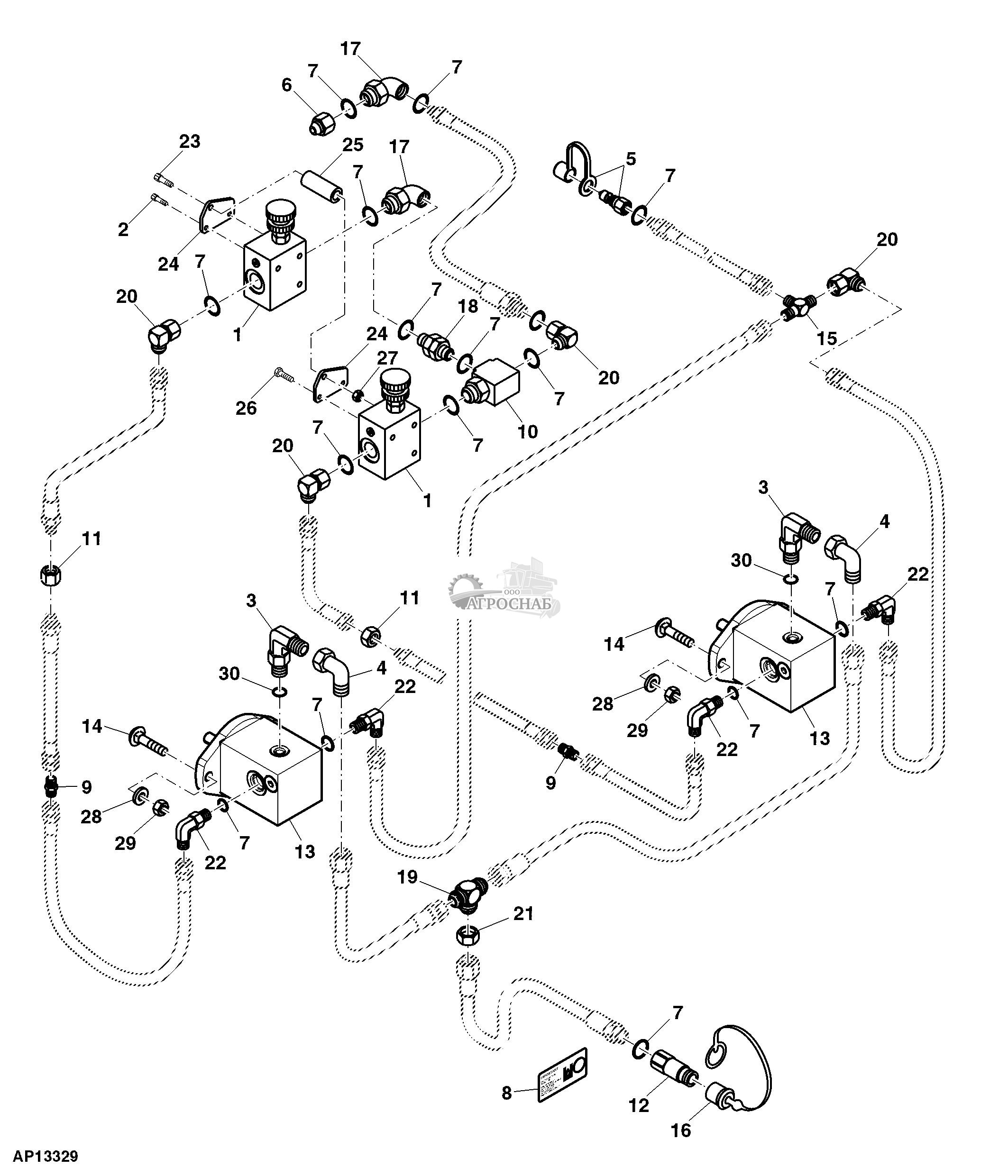

Вакуумная гидравлическая система с двойным вентилятором и сливом из картера (745311 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA38545 | Ручной клапан | 2 | |||
| 2 | 19M7077 | Винт с головкой | 1 | M6 X 20 | ||
| 3 | AA34748 | Коленчатый патрубок | 1 | |||
| 4 | AE24616 | Коленчатый патрубок | 1 | |||
| 5 | AA59411 | Быстросъемн. гидр. муфта | 1 | |||
| 6 | AR94522 | Пр. быстрос. гидр. муфты | 1 | |||
| 7 | R26375 | Уплотнительное кольцо | 15 | |||
| 8 | A79289 | Наконечник | 1 | |||
| 9 | R34063 | Фитинг | 2 | |||
| 10 | AA22513 | Тройник | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | R30815 | Фитинг | 2 | |||
| 12 | AA59671 | Пр. быстрос. гидр. муфты | 1 | |||
| 13 | AA74707 | Мотор | 2 | |||
| 14 | 03H1500 | Болт | 4 | 3/8" X 1" | ||
| 15 | E33097 | Тройник | 1 | |||
| 16 | A79901 | Заглушка | 1 | |||
| 17 | AA43396 | Коленчатый патрубок | 2 | |||
| 18 | AN131153 | Штуцерное соединение | 1 | |||
| 19 | N111994 | Тройник | 1 | |||
| 20 | AH75164 | Коленчатый патрубок | 4 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | 14H904 | Гайка | 1 | 3/4" | ||
| 22 | AT32332 | Коленчатый патрубок | 4 | |||
| 23 | 19M7691 | Винт с головкой | 1 | M8 X 90 | ||
| 24 | A54692 | Пластина | 2 | |||
| 25 | 28H2025 | Втулка | 1 | 0.364" X 0.540" X 2-1/2" | ||
| 26 | 19M7560 | Винт с головкой | 1 | M6 X 16 | ||
| 27 | 14M7273 | Гайка | 1 | M8 | ||
| 28 | 24H1305 | Шайба | 4 | 13/32" X 13/16" X 0.065" | ||
| 29 | K40003 | Стопорная гайка | 4 | |||
| 30 | R28782 | Уплотнительное кольцо | 2 |

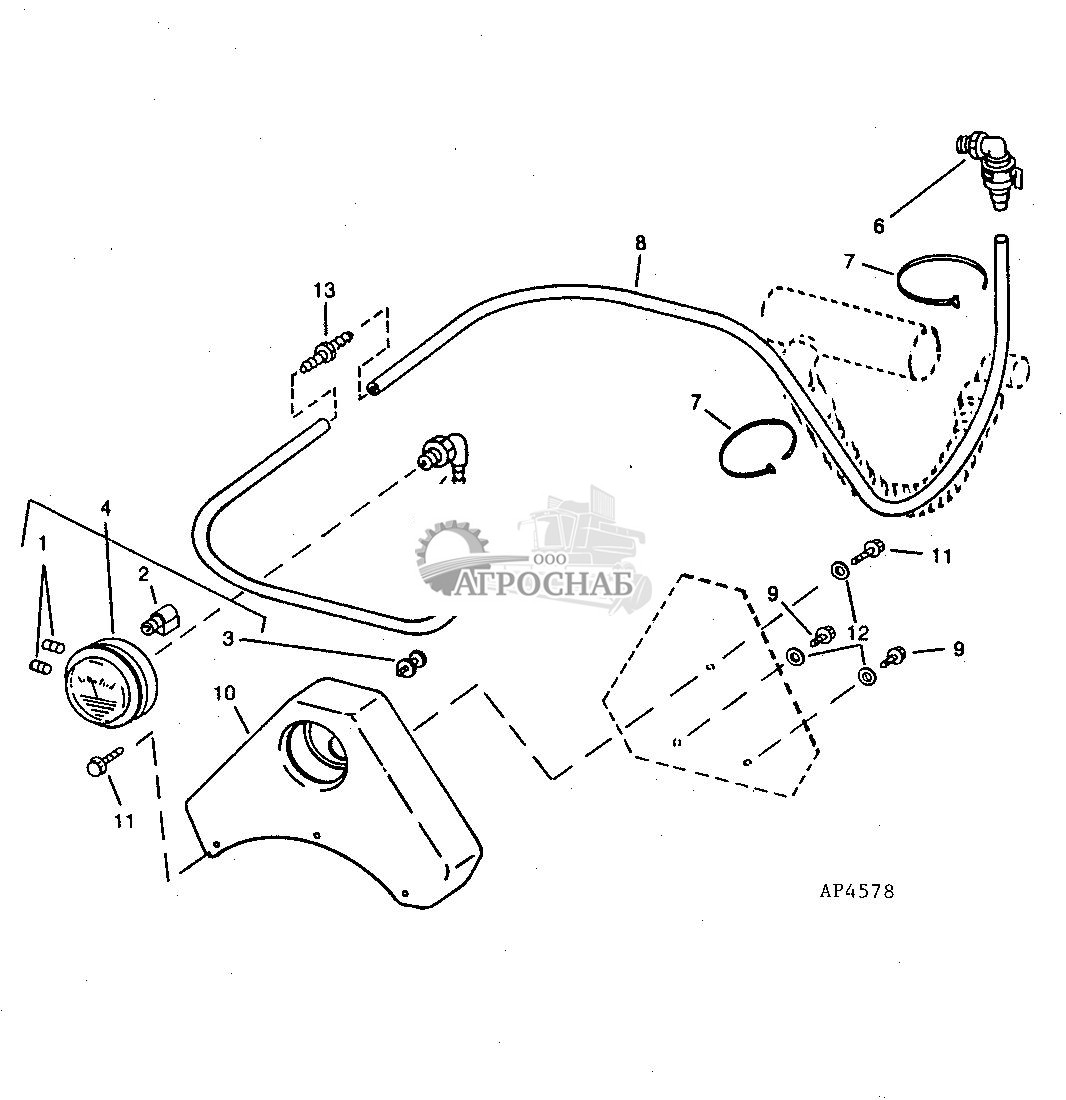

Вакуумная контрольная установка для одиночного вентилятора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 15H558 | Трубная заглушка | 2 | 1/8" | ||
| 2 | A58343 | Заглушка | 1 | |||
| 3 | 21H1290 | Винт | AR | 0.138" X 1/2" | ||
| 24H1281 | Шайба | AR | 5/32" X 3/8" X 0.049" | |||
| 4 | AA38407 | Индикатор давления | 1 | |||
| 5 | N117170 | Фитинг шланга | 1 | |||
| 6 | AA37862 | Фитинг шланга | 1 | |||
| 7 | H77698 | Обвязной хомут | AR | |||
| 8 | A50052 | Труба | 2 | |||
| 9 | 37M7089 | Винт | 2 | M6 X 12 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | ...... | Кронштейн | 1 | |||
| 11 | 19M8321 | Винт | 2 | M6 X 45 | ||
| 12 | 24M7139 | Шайба | 3 | 6.400 X 18 X 1.600 mm | ||
| 13 | A52155 | Фитинг шланга | 1 |

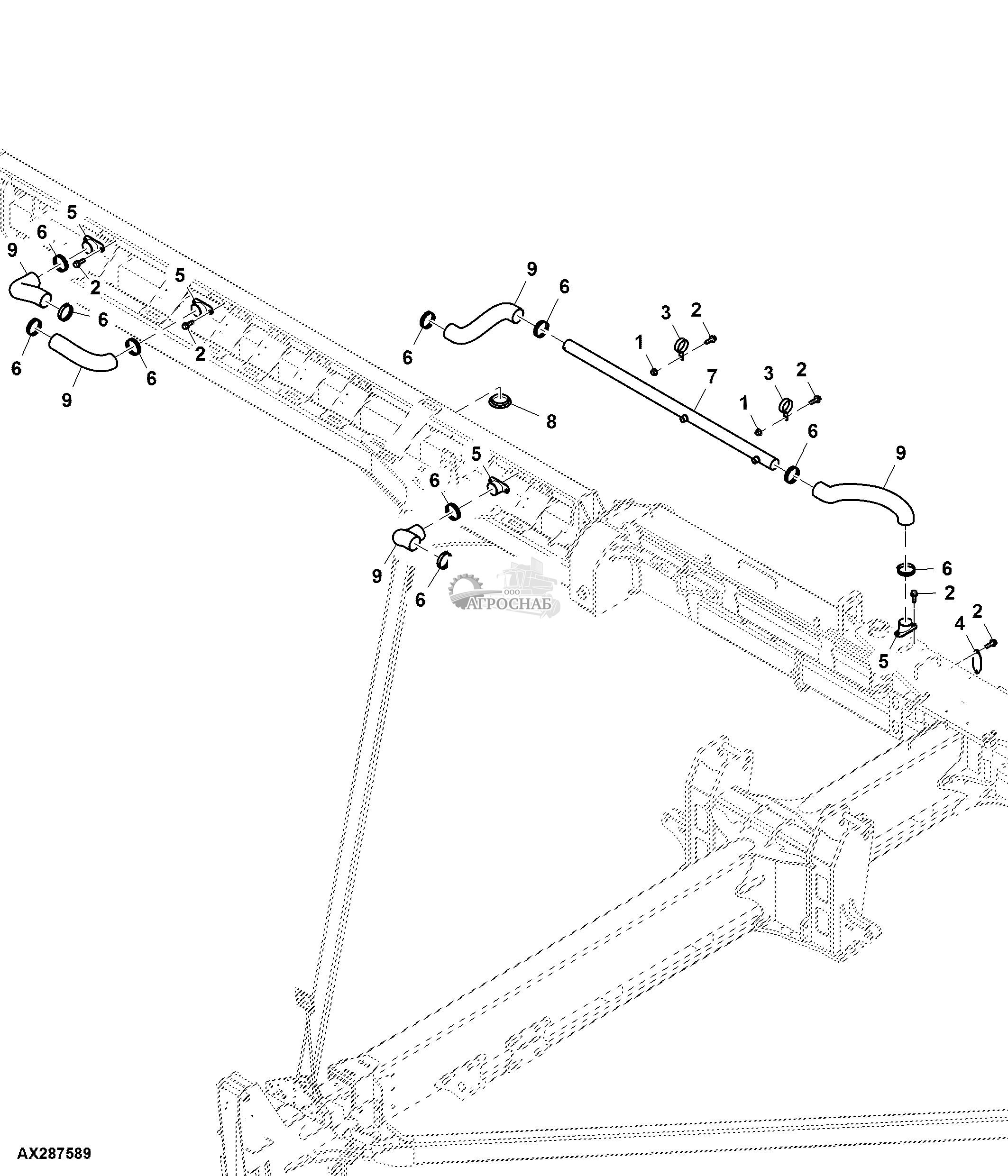

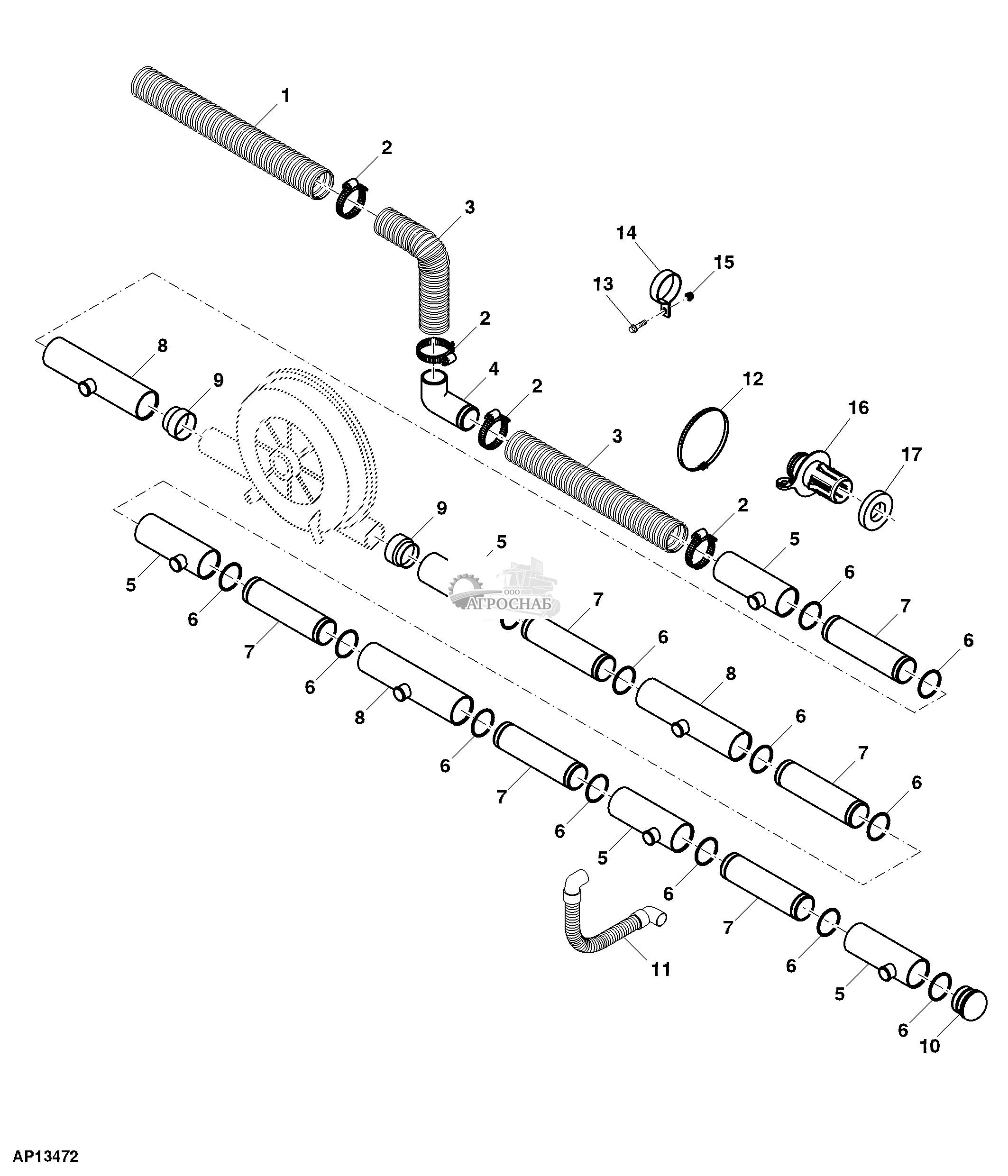

Узел вакуумного коллектора правого крыла ( - 740001)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A68838 | Шланг | 1 | |||
| 2 | A101923 | Шланговый зажим | 4 | |||
| 3 | A66761 | Шланг | 1 | |||
| 4 | A47553 | Коленчатый патрубок | 1 | |||
| 5 | A47748 | Коллектор | 6 | |||
| 6 | T12282 | Уплотнительное кольцо | 32 | |||
| 7 | A40309 | Воздуховод | 7 | |||
| 8 | A40473 | Коллектор | 6 | |||
| 9 | H137513 | Кожух | 2 | |||
| 10 | A52020 | Заглушка | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AA33985 | Шланг | 8 | |||
| 12 | A78284 | Обвязной хомут | 1 | |||
| 13 | 19M7786 | Винт | 4 | M10 X 30 | ||
| 14 | A47883 | Скоба | 4 | |||
| 15 | 14M7296 | Фланцевая гайка | 4 | M10 | ||
| 16 | A71321 | Фитинг | AR | |||
| 17 | A71449 | Упаковка | AR |

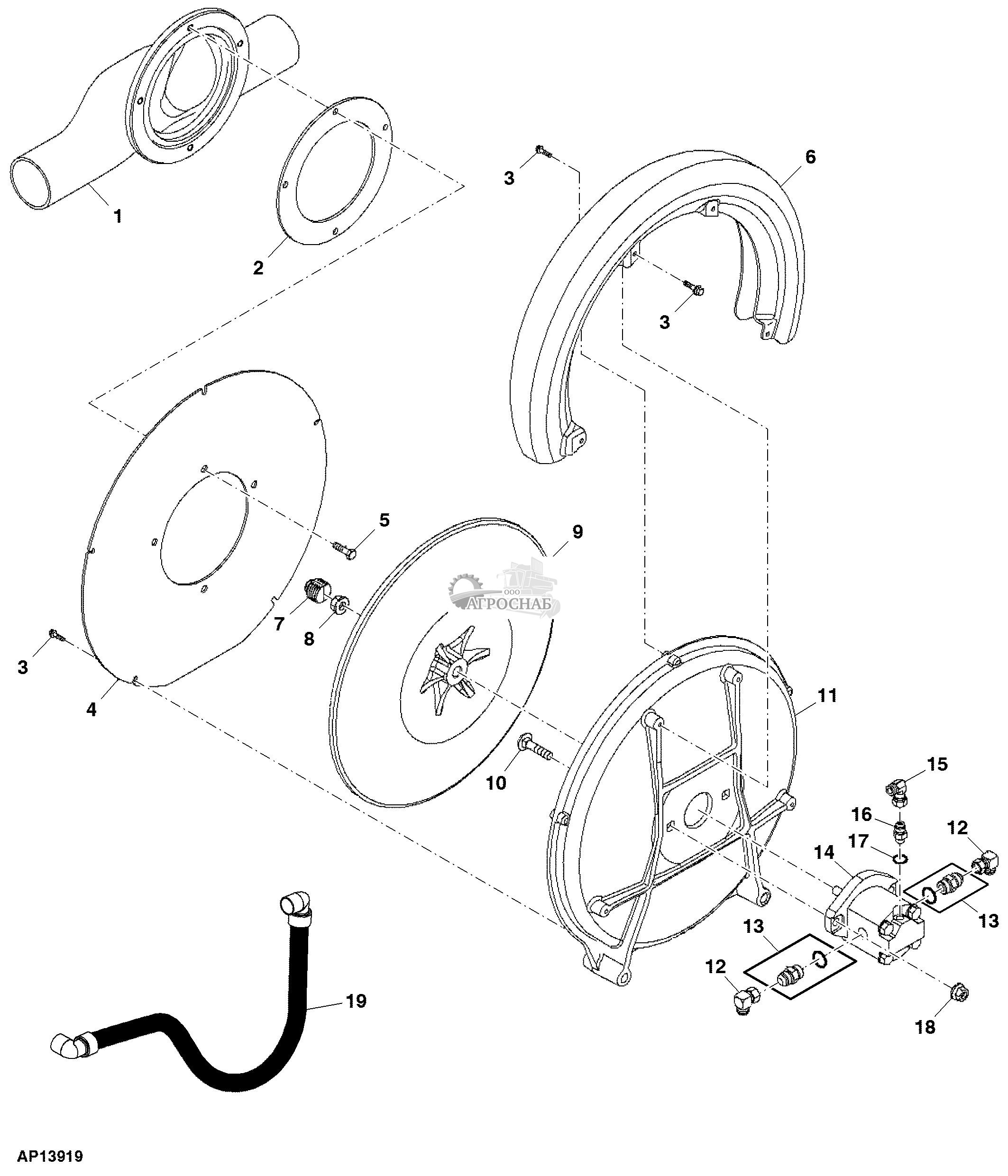

Узел вакуумного вентилятора ( - 745310)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA59424 | Система забора воздуха | 1 | |||
| 2 | A77015 | Сальник | 1 | |||
| 3 | 37M7131 | Винт | 9 | M6 X 20 | ||
| 4 | A77017 | Корпус | 1 | |||
| 5 | 19M7139 | Винт с головкой | 4 | M8 X 20 | ||
| 6 | A78091 | Кожух | 1 | |||
| 7 | A76179 | Заглушка | 1 | |||
| 8 | E69392 | Гайка | 1 | |||
| 9 | A81304 | Крыльчатка | 1 | |||
| 10 | 03M7193 | Болт | 2 | M10 X 35 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | A77016 | Корпус | 1 | |||
| 12 | AH75164 | Коленчатый патрубок | 2 | |||
| 13 | AW21857 | Фитинг | 2 | |||
| 14 | AA74707 | Мотор | 1 | SUB FOR AA66344 | ||
| AA79181 | Обратный клапан | 1 | ||||
| AA79182 | Комплект уплотнений | 1 | ||||
| AA79183 | Комплект болтов | 1 | ||||
| 15 | AE24616 | Коленчатый патрубок | 1 | |||
| 16 | T61120 | Фитинг переходника | 1 | |||
| 17 | R28782 | Уплотнительное кольцо | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 18 | 14M7400 | Стопорная гайка | 2 | M10 | ||
| 19 | AA40416 | Шланг | 1 |

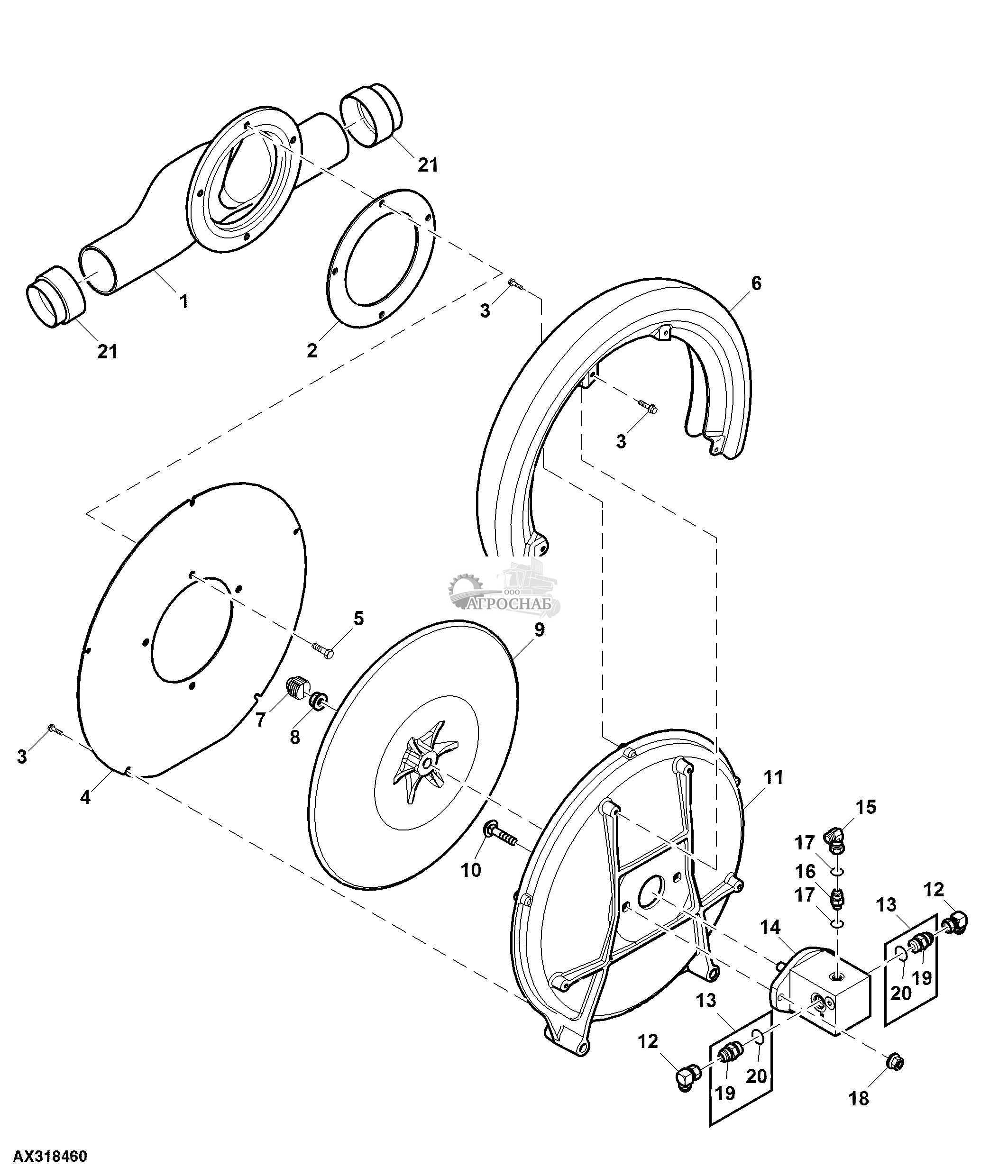

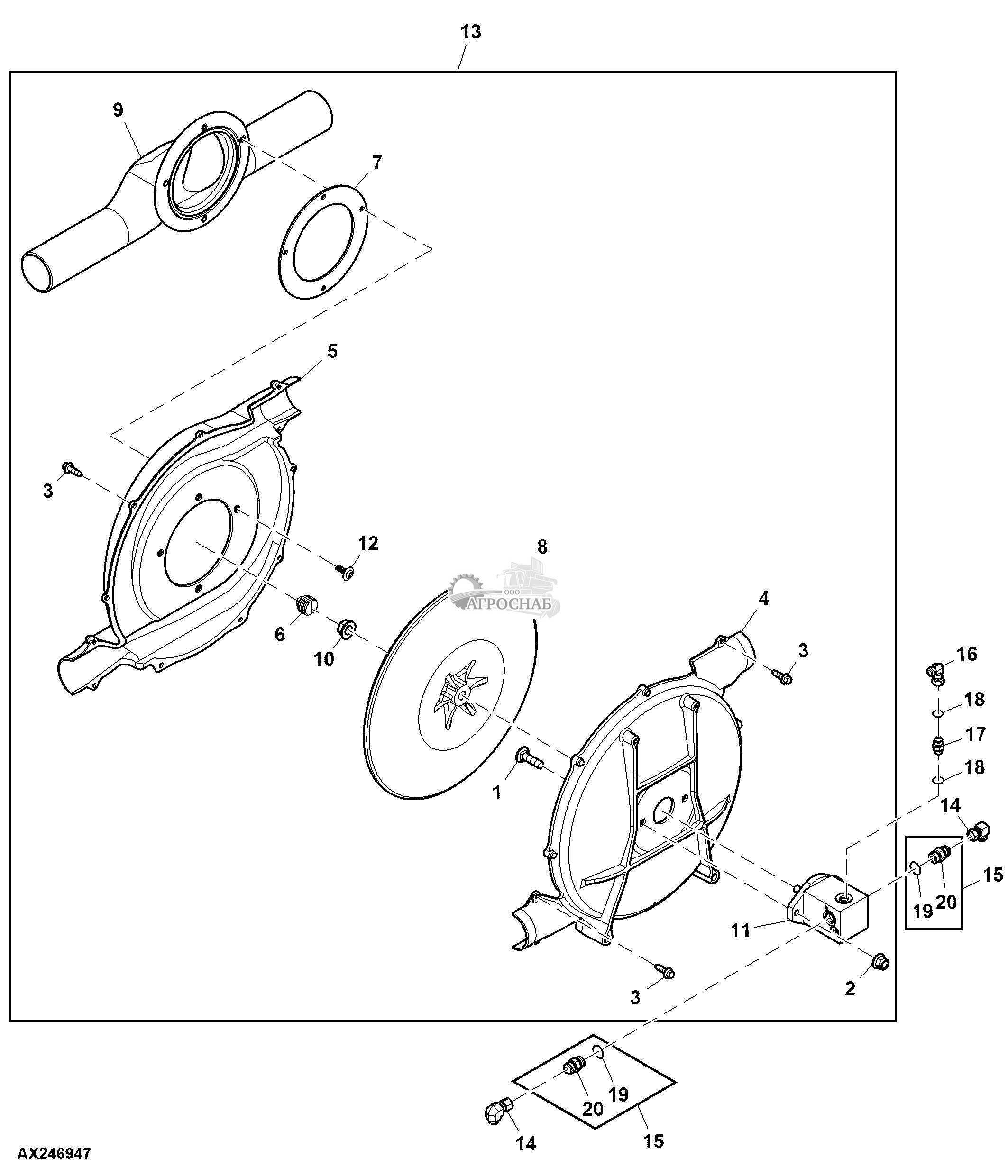

Вакуумный вентилятор (765101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA85726 | Система забора воздуха | 1 | SUB FOR AA59424, Air In take, Intake Manifold 6" | ||
| AA85725 | Система забора воздуха | 1 | SUB FOR AA85723, Air In take, Intake Manifold 1" | |||
| 2 | A77015 | Сальник | 1 | |||
| 3 | 37M7131 | Винт | 9 | M6 X 20 | ||
| 4 | A77017 | Корпус | 1 | |||
| 5 | 19M7139 | Винт с головкой | 4 | M8 X 20 | ||
| 6 | A78091 | Кожух | 1 | |||
| 7 | A76179 | Заглушка | 1 | |||
| 8 | E69392 | Гайка | 1 | |||
| 9 | A81304 | Крыльчатка | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | 03M7193 | Болт | 2 | M10 X 35 | ||
| 11 | A77016 | Корпус | 1 | |||
| 12 | AH75164 | Коленчатый патрубок | 2 | |||
| 13 | AW21857 | Фитинг | 2 | |||
| 14 | AA74707 | Мотор | 1 | |||
| 15 | AE24616 | Коленчатый патрубок | 1 | |||
| 16 | AM31413 | Фитинг | 1 | INCLUDES R27212 AND R26448 | ||
| R27212 | Фитинг | 1 | ||||
| 17 | R26448 | Уплотнительное кольцо | 2 | |||
| 18 | 14M7400 | Стопорная гайка | 2 | M10 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 19 | R27237 | Фитинг | 2 | |||
| 20 | R26375 | Уплотнительное кольцо | 2 | |||
| 21 | H137513 | Кожух | 2 |

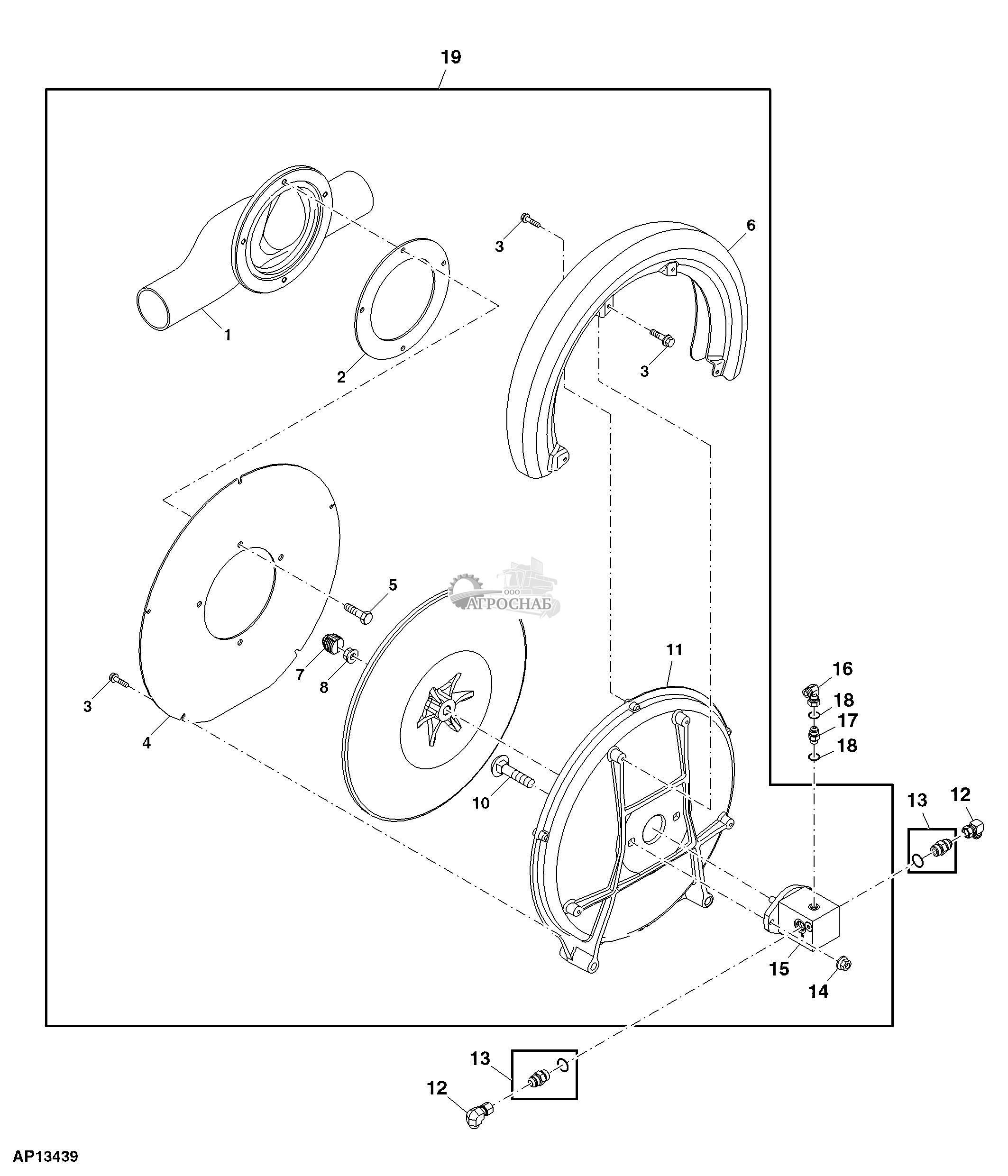

Вакуумный вентилятор (745311 - 765100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA59424 | Система забора воздуха | 1 | |||
| 2 | A77015 | Сальник | 1 | |||
| 3 | 37M7131 | Винт | 9 | M6 X 20 | ||
| 4 | A77017 | Корпус | 1 | |||
| 5 | 19M7139 | Винт с головкой | 4 | M8 X 20 | ||
| 6 | A78091 | Кожух | 1 | |||
| 7 | A76179 | Заглушка | 1 | |||
| 8 | E69392 | Гайка | 1 | |||
| 9 | A81304 | Крыльчатка | 1 | |||
| 10 | 03M7193 | Болт | 2 | M10 X 35 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | A77016 | Корпус | 1 | |||
| 12 | AH75164 | Коленчатый патрубок | 1 | |||
| 13 | AW21857 | Фитинг | 1 | |||
| 14 | 14M7400 | Стопорная гайка | 2 | M10 | ||
| 15 | AA74707 | Мотор | 1 | |||
| 16 | AE24616 | Коленчатый патрубок | 1 | |||
| 17 | R27212 | Фитинг | 1 | |||
| 18 | R26448 | Уплотнительное кольцо | 2 | |||
| 19 | AA59425 | Вентилятор | 1 |
Вакуумный вентилятор (765101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7193 | Болт | 8 | M10 X 35 | ||
| 2 | 14M7400 | Стопорная гайка | 8 | M10 | ||
| 3 | 37M7131 | Винт | 44 | M6 X 20 | ||
| 4 | A100675 | Корпус | 4 | Back Housing | ||
| 5 | A100676 | Корпус | 4 | Front Housing | ||
| 6 | A76179 | Заглушка | 4 | |||
| 7 | A77015 | Сальник | 4 | |||
| 8 | A81304 | Крыльчатка | 4 | |||
| 9 | AA59424 | Система забора воздуха | 4 | |||
| AA85723 | Система забора воздуха | 1 | Intake Manifold 4.5" | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | E69392 | Гайка | 4 | |||
| 11 | AA84088 | Гидравлический мотор | 4 | |||
| 12 | A102326 | Болт | 16 | |||
| 13 | AA85765 | Вентилятор | 4 | |||
| 14 | AH75164 | Коленчатый патрубок | 8 | |||
| 15 | AW21857 | Фитинг | 8 | |||
| 16 | AE24616 | Коленчатый патрубок | 4 | |||
| 17 | R27212 | Фитинг | 4 | |||
| 18 | R26448 | Уплотнительное кольцо | 8 | |||
| 19 | R26375 | Уплотнительное кольцо | 8 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 20 | R27237 | Фитинг | 8 |

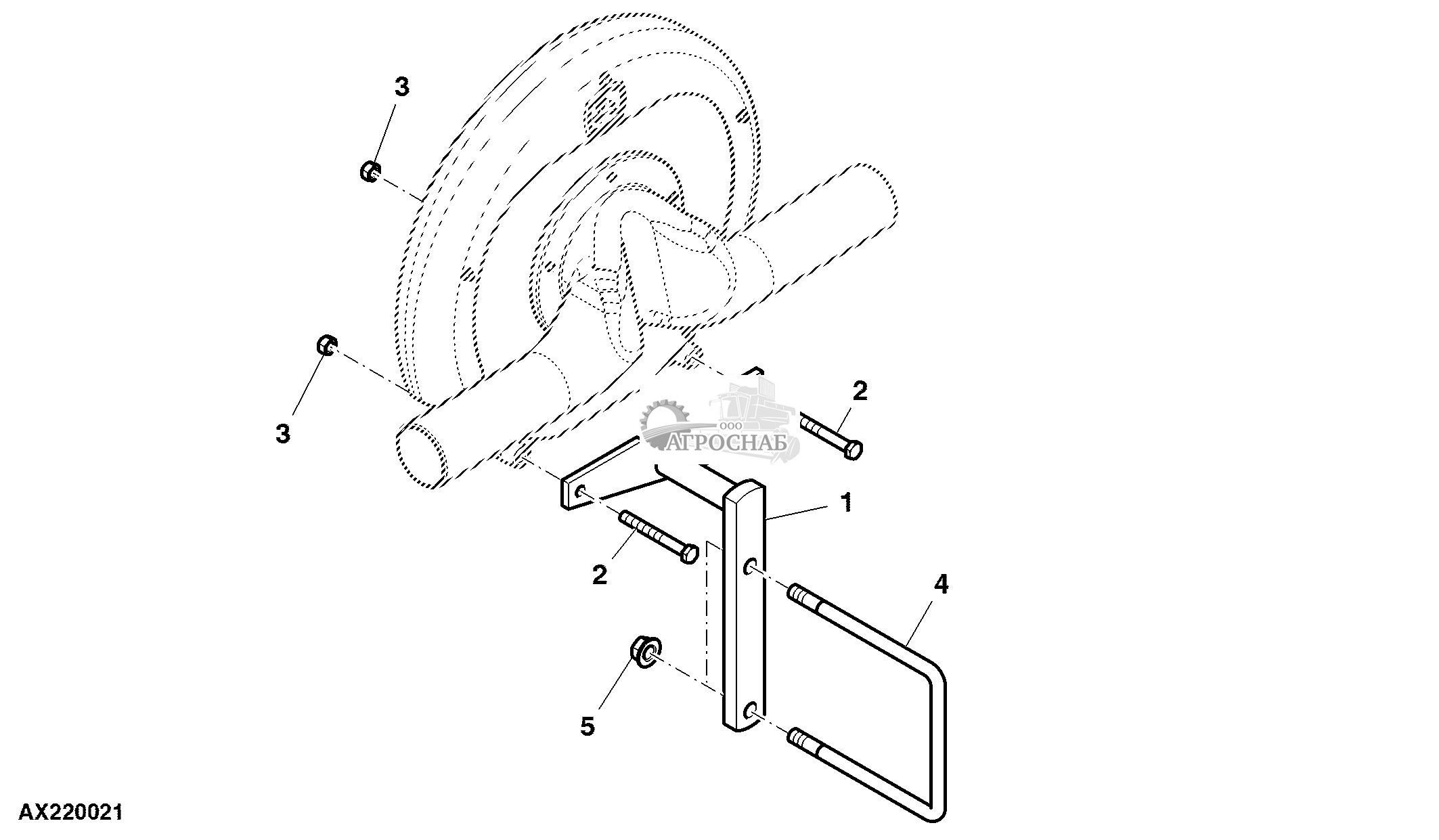

Кронштейн вакуумного вентилятора, рама крыла
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA39412 | Кронштейн | 1 | |||
| 2 | 19M7216 | Винт с головкой | 2 | M12 X 100 | ||
| 3 | A31867 | Стопорная гайка | 2 | M12 | ||
| 4 | A46533 | П-образный болт | 1 | For 7 X 7 Tubing | ||
| A50635 | П-образный болт | 1 | For 5 X 7 Tubing | |||
| 5 | 14M7291 | Фланцевая гайка | 2 | M16 |

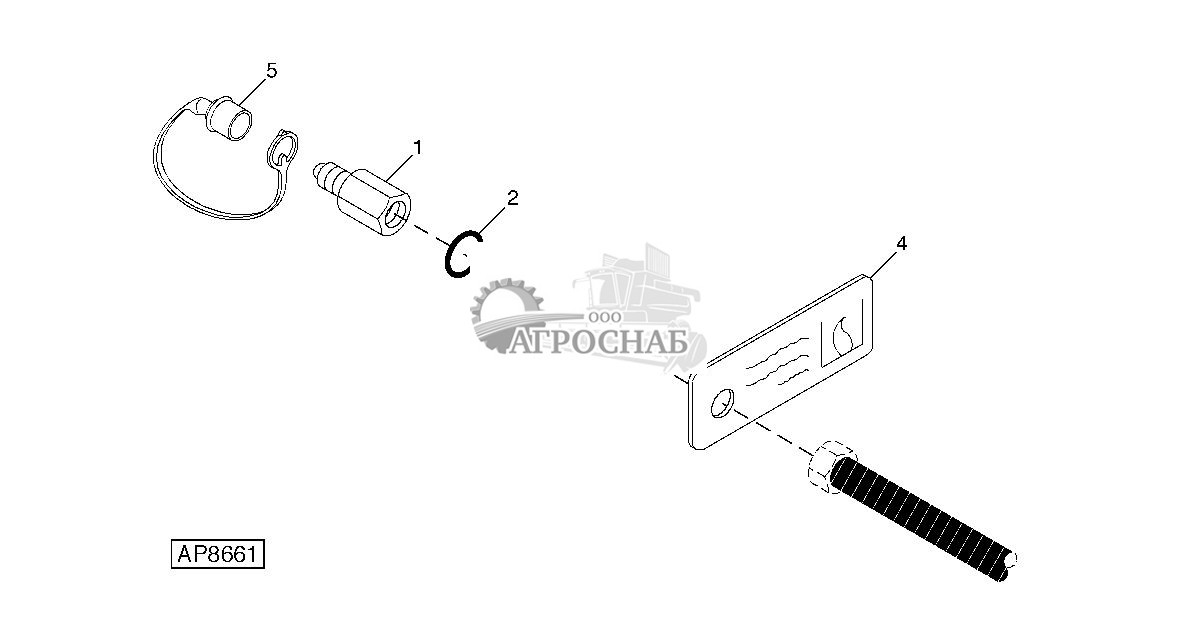

Слив из корпуса мотора вентилятора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA59671 | Пр. быстрос. гидр. муфты | 1 | |||
| 2 | R26375 | Уплотнительное кольцо | 1 | |||
| 3 | R27237 | Фитинг | 1 | |||
| 4 | A79289 | Наконечник | 1 | |||
| 5 | A79901 | Заглушка | 1 |

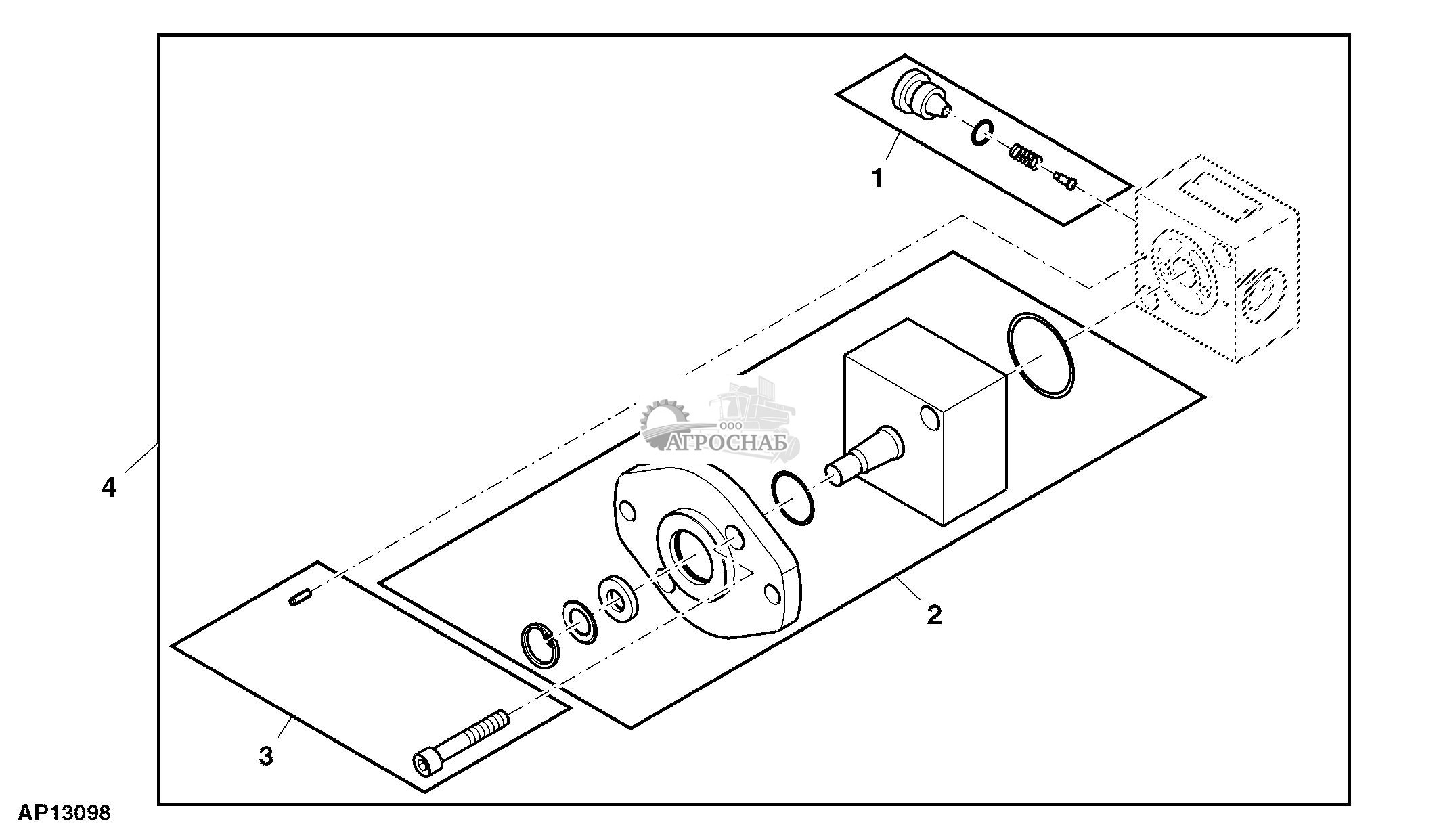

Гидравлический двигатель
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA79181 | Обратный клапан | 1 | USE WITH AA74707 OR AA84088 | ||
| 2 | AA79182 | Комплект уплотнений | 1 | USE WITH AA74707 | ||
| AA84138 | Комплект уплотнений | 1 | USE WITH AA84088 | |||
| 3 | AA79183 | Комплект болтов | 1 | USE WITH AA74707 | ||
| AA84139 | Комплект болтов | 1 | USE WITH AA84088 | |||
| 4 | AA74707 | Мотор | 1 | ORDER AA84088 | ||
| AA84088 | Гидравлический мотор | 1 |

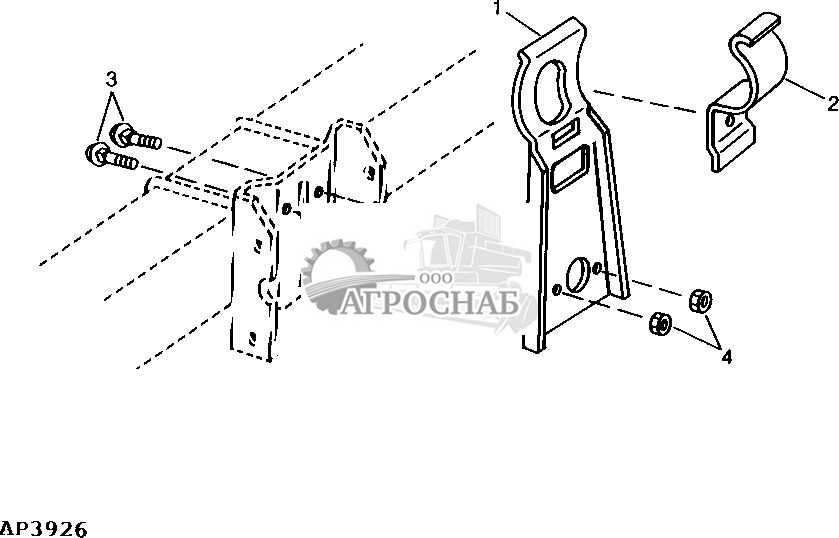

Кронштейны коллектора вакуумного вентилятора (740000 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A54310 | Кронштейн | 1 | |||
| 2 | A54309 | Хомут | 1 | |||
| 3 | 19M7402 | Винт с головкой | 2 | M10 X 25 | ||
| 4 | 14M7274 | Гайка | 2 | M10 |

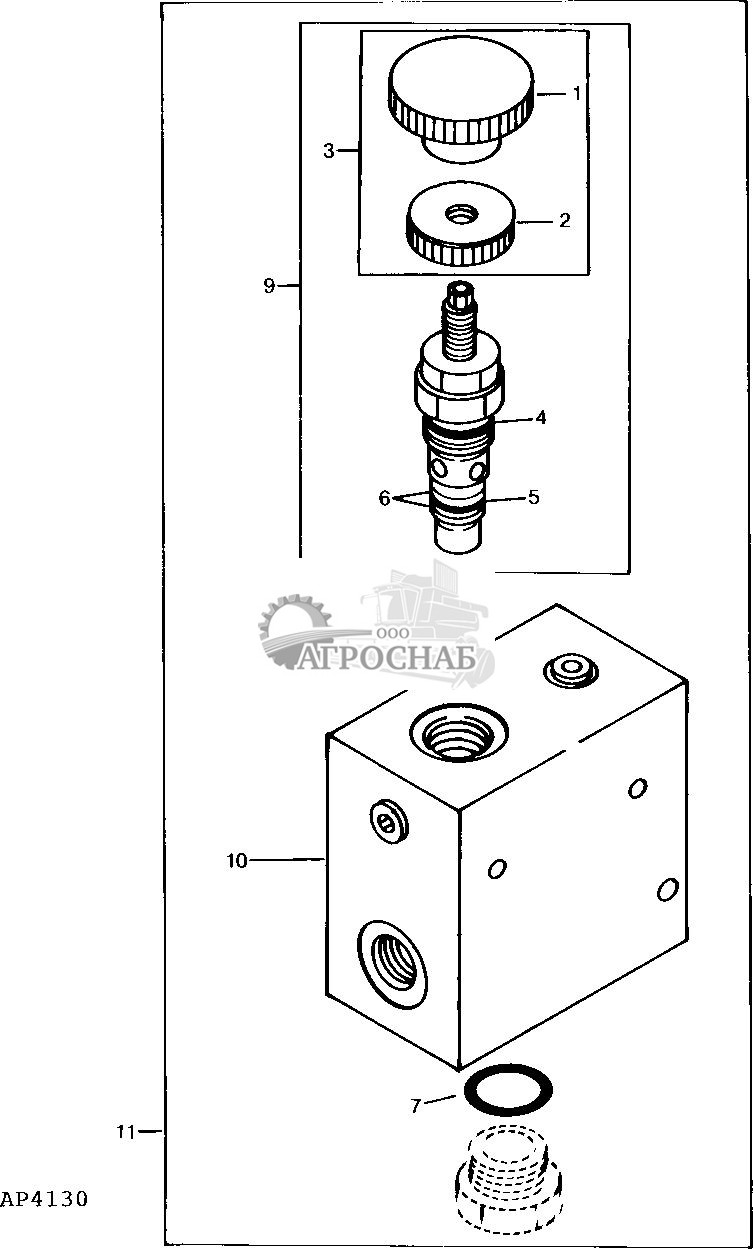

Вакуумный регулировочный клапан
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | ...... | Ручка | 1 | |||
| 2 | ...... | Стопорная гайка | 1 | |||
| 3 | AA40001 | Комплект клапанов | 1 | HANDKNOB KIT | ||
| 4 | ...... | Уплотнительное кольцо | 1 | |||
| 5 | ...... | Уплотнительное кольцо | 1 | |||
| 6 | ...... | Защитное кольцо | 2 | |||
| 7 | ...... | Уплотнительное кольцо | 1 | |||
| 8 | A53980 | Жиклер | 1 | BLACK | ||
| A53981 | Жиклер | 1 | SILVER | |||
| 9 | AA39230 | Редукционный клапан | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | A54827 | Седло клапана | 1 | |||
| 11 | AA38545 | Ручной клапан | 1 | COMPLETE VALVE |
Воздуховод, вакуумный коллектор, показана правая сторона
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 4 | M10 | ||
| 2 | 19M7786 | Винт | 20 | M10 X 30 | ||
| 3 | A47883 | Скоба | 4 | |||
| 4 | A99745 | Пластина | 2 | |||
| 5 | AKK14234 | Система забора воздуха | AR | |||
| 6 | AT25242 | Шланговый зажим | AR | |||
| 7 | JL162898317 | Коллектор | 2 | |||
| 8 | A101397 | Заглушка | 4 | |||
| 9 | A66761 | Шланг | 12 | Vacuum Flex Manifold |

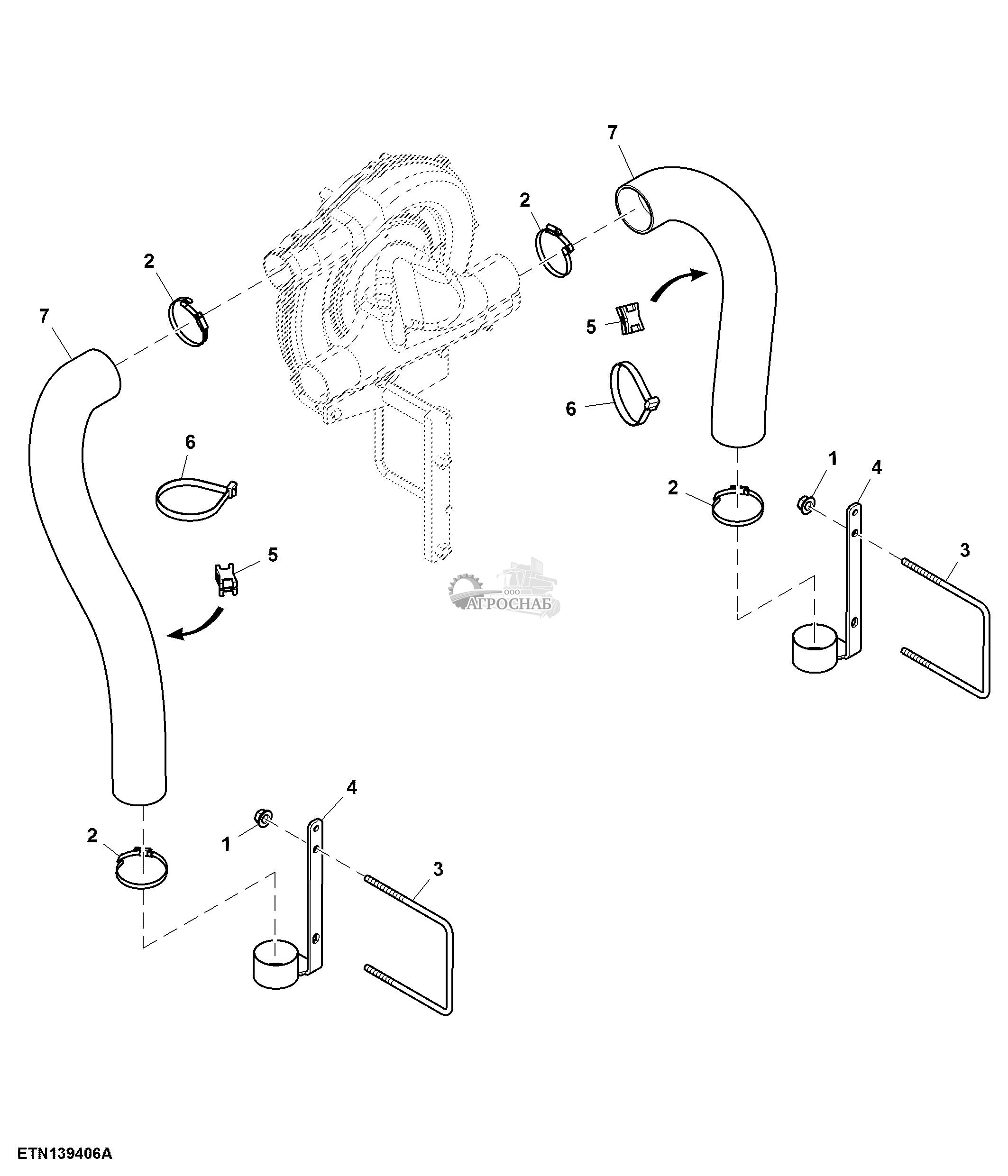

Узел выхлопной системы, вакуумный вентилятор
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7299 | Фланцевая гайка | 8 | M12 | ||
| 2 | A101923 | Шланговый зажим | 8 | |||
| 3 | A46534 | П-образный болт | 4 | |||
| 4 | AA85047 | Кронштейн | 4 | |||
| 5 | AN209168 | Вертлюг | 4 | |||
| 6 | A104573 | Обвязной хомут | 8 | |||
| 7 | A66761 | Шланг | 4 |
